Van cửa phai – (Penstock)

Van cửa phai (Penstock) là thiết bị cơ khí quan trọng được sử dụng để điều tiết, đóng mở và kiểm soát dòng chảy của nước hoặc nước thải trong các công trình thủy lợi, nhà máy xử lý nước, hồ chứa, cống thoát nước và hệ thống công nghiệp. Nhờ khả năng vận hành linh hoạt và độ kín cao, van cửa phai penstock trở thành giải pháp không thể thiếu trong các hệ thống kiểm soát lưu lượng chất lỏng hiện đại.

Trong bối cảnh hạ tầng đô thị và hệ thống xử lý nước thải tại Hà Nội và cả nước ngày càng phát triển, việc lựa chọn van cửa phai chất lượng cao giúp đảm bảo an toàn vận hành, hạn chế rò rỉ và tối ưu hiệu quả quản lý nguồn nước.

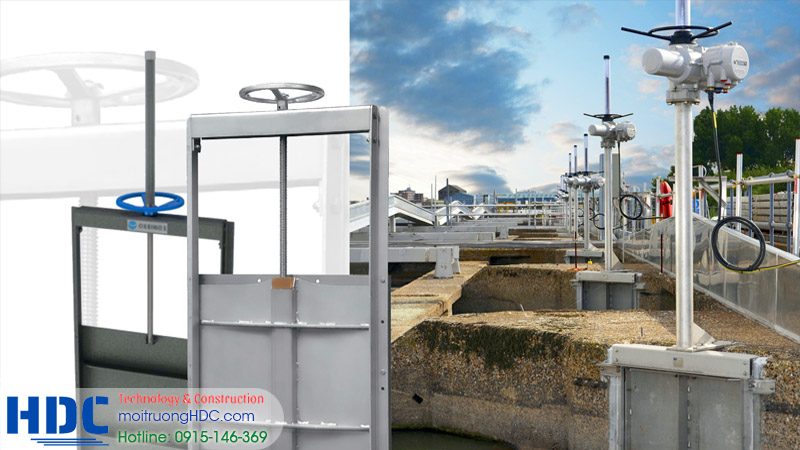

Van cửa phai (Penstock) là gì?

Van cửa phai, hay còn gọi là penstock gate, là một loại van dạng cửa trượt được lắp đặt tại các vị trí cửa cống, kênh dẫn hoặc bể chứa nhằm ngăn chặn hoặc cho phép dòng nước chảy qua theo nhu cầu vận hành. Thiết bị này có thể hoạt động bằng tay quay, bánh vít, mô tơ điện hoặc hệ thống thủy lực tùy theo quy mô công trình.

Van penstock thường được sử dụng trong các môi trường như:

• Nhà máy xử lý nước sạch và nước thải
• Trạm bơm, trạm thoát nước đô thị
• Hệ thống thủy lợi, đập nước, hồ chứa
• Nhà máy thủy điện
• Khu công nghiệp và khu chế xuất

Nhờ thiết kế chắc chắn và khả năng chịu áp lực tốt, van cửa phai giúp kiểm soát dòng chảy một cách chính xác và an toàn.

Vật liệu chế tạo van cửa phai

Hiện nay, van cửa phai được sản xuất từ nhiều loại vật liệu khác nhau nhằm đáp ứng yêu cầu đa dạng của từng công trình và môi trường sử dụng. Tùy thuộc vào điều kiện vận hành như nước sạch, nước thải hay môi trường có tính ăn mòn cao, vật liệu phổ biến gồm thép SS400 phủ sơn Epoxy chống ăn mòn, thép SS400 mạ kẽm hoặc thép không gỉ inox SUS303, SUS316 với khả năng chống oxy hóa vượt trội.

Để đảm bảo độ kín tuyệt đối khi đóng van, các nhà sản xuất thường sử dụng gioăng cao su EPDM hoặc NBR làm bộ phận làm kín chính. Những loại gioăng này có độ đàn hồi cao, chịu được áp lực nước lớn và hạn chế tối đa tình trạng rò rỉ trong quá trình vận hành.

Quá trình chế tạo và kiểm định van cửa phai được thực hiện theo tiêu chuẩn TCVN 8298:2009 cùng các tiêu chuẩn quốc tế tương đương như DIN hoặc AWWA, giúp đảm bảo chất lượng, độ bền và tính an toàn khi đưa vào sử dụng.

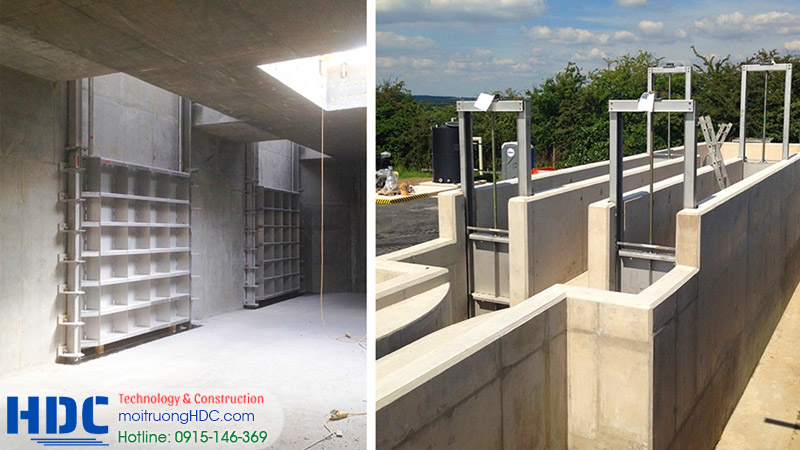

Nguyên lý và phương thức vận hành Penstock

Van cửa phai (Penstock) hoạt động dựa trên cơ chế trượt lên và trượt xuống của cánh van bên trong khung cố định, thông qua hệ thống trục vít me hoặc cáp nâng chuyên dụng. Khi cánh van được nâng lên, dòng nước sẽ được phép lưu thông; ngược lại, khi hạ xuống, van sẽ đóng kín và ngăn dòng chảy.

Hiện nay, van cửa phai có thể vận hành theo hai hình thức chính:

• Vận hành thủ công: sử dụng tay quay hoặc hộp số cơ khí, phù hợp với các công trình quy mô nhỏ hoặc trung bình, các trạm xử lý nước thải nội đô thị.
• Vận hành bằng điện: sử dụng motor điện giúp đóng mở nhanh chóng, chính xác, thường được áp dụng trong các hệ thống lớn. Ngoài ra, thiết bị vẫn có thể chuyển sang chế độ vận hành thủ công khi xảy ra sự cố mất điện.

Để đảm bảo an toàn và duy trì hiệu quả hoạt động, trước khi vận hành cần kiểm tra kỹ khu vực cánh van và khung van, đảm bảo không có vật cản như rác thải, cành cây, đất đá hoặc dị vật làm ảnh hưởng đến chuyển động của van. Đồng thời, van cửa phai cần được bảo dưỡng định kỳ, vệ sinh và kiểm tra các bộ phận cơ khí, giúp kéo dài tuổi thọ và đảm bảo hệ thống luôn hoạt động ổn định.

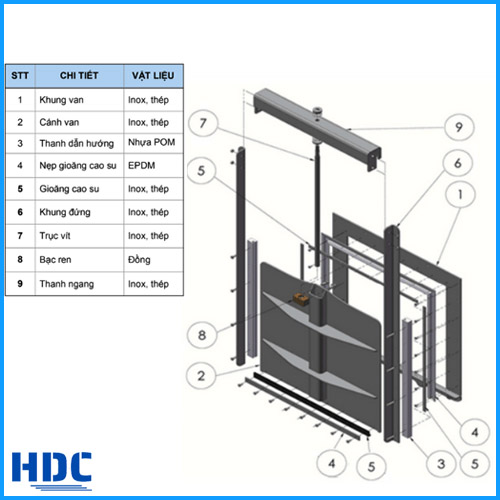

Cấu tạo / Các bộ phận của van cửa phai

Van cửa phai thường được thiết kế với dạng hình chữ nhật hoặc hình vuông, đi kèm hệ thống gioăng đàn hồi bố trí ở ba cạnh của cánh trượt. Bộ phận này giúp thiết bị có khả năng đóng kín, ngăn chặn và điều tiết dòng nước một cách hiệu quả, phù hợp cho các hệ thống thoát nước, thủy lợi và hệ thống xử lý nước thải.

Khung van

Khung van là bộ phận chịu lực chính, được lắp cố định tại vị trí miệng cống, kênh dẫn hoặc cửa xả. Nhiệm vụ của khung là giữ và định hướng chuyển động của cánh van trong quá trình đóng mở, đảm bảo cánh van di chuyển ổn định theo các thanh dẫn hướng. Thông thường, khung được gia công từ các thanh thép định hình như chữ G, U hoặc L, được chấn từ tấm thép và hàn liên kết chắc chắn để tạo thành một kết cấu vững bền.

Cánh van (mặt van)

Đây là bộ phận trực tiếp thực hiện chức năng ngăn hoặc cho phép dòng nước lưu thông. Cánh van được thiết kế vừa khít với tiết diện cửa cống hoặc kênh dẫn, đồng thời được gia cường bằng các thanh tăng cứng nhằm nâng cao khả năng chịu áp lực nước. Tùy theo kích thước và mục đích sử dụng, độ dày cũng như số lượng gân tăng cứng sẽ được tính toán phù hợp để đảm bảo độ bền và hiệu quả vận hành lâu dài.

Gioăng cao su làm kín của van cửa phai

Gioăng cao su đóng vai trò quan trọng trong việc tạo độ kín giữa cánh van và khung, giúp hạn chế tối đa tình trạng rò rỉ nước. Bộ phận này thường được sản xuất từ cao su tổng hợp EPDM hoặc NBR, có khả năng đàn hồi tốt, chịu mài mòn và thích nghi với nhiều môi trường khác nhau. Nhờ đó, van cửa phai có thể đạt độ kín gần như tuyệt đối, lên đến khoảng 99–100%.

Cơ cấu vận hành vít me

Hệ thống vít me là cơ cấu truyền động giúp điều khiển cánh van nâng lên hoặc hạ xuống trong phạm vi khung. Bộ phận này bao gồm trục vít, đai ốc đồng, ổ đỡ và tay quay hoặc đầu nối với thiết bị truyền động. Khi người vận hành tác động lực, trục vít sẽ quay và tạo chuyển động tịnh tiến, giúp cánh van đóng hoặc mở theo yêu cầu.

Hộp số, máy vít hoặc động cơ điện

Để tăng tính tiện lợi và tự động hóa, van cửa phai có thể được trang bị thêm hộp số giảm tốc hoặc motor điện. Những thiết bị này giúp quá trình vận hành diễn ra nhẹ nhàng, nhanh chóng và hạn chế phụ thuộc vào sức người. Giải pháp này đặc biệt phù hợp với các hệ thống xử lý nước thải, nhà máy nước hoặc công trình thủy lợi có quy mô lớn.

Hiện nay, phần lớn van cửa phai được sản xuất trên dây chuyền công nghệ hiện đại với thiết kế dạng module, giúp việc lắp đặt, bảo trì và vận chuyển trở nên thuận tiện hơn. Nhờ cấu tạo chắc chắn và linh hoạt, thiết bị này đóng vai trò quan trọng trong việc kiểm soát và điều tiết dòng chảy trong nhiều lĩnh vực khác nhau.

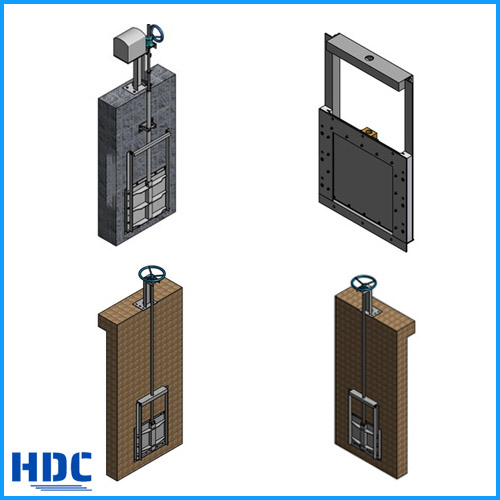

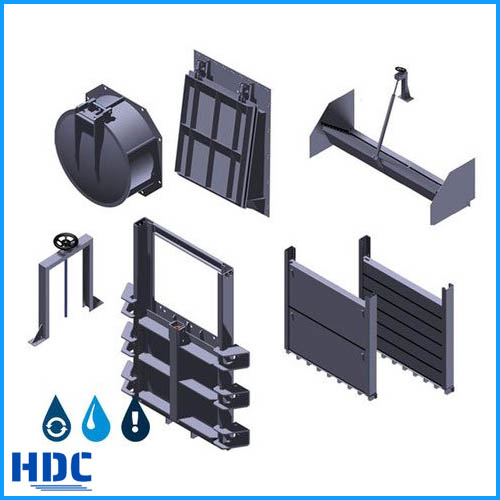

Các dòng van cửa phai (Phân loại)

Penstock được chia thành nhiều loại khác nhau tùy theo chức năng vận hành và mục đích sử dụng thực tế trong các hệ thống thủy lợi, thoát nước và xử lý nước thải. Dưới đây là những dòng van cửa phai phổ biến nhất hiện nay:

Van cửa phai đa chức năng

Đây là dòng van được thiết kế tích hợp nhiều nhiệm vụ trong cùng một thiết bị. Van có thể kết hợp với cửa lật hoặc hệ thống điều tiết lưu lượng, giúp kiểm soát mực nước linh hoạt hơn. Loại van này thường được ứng dụng tại các công trình yêu cầu vừa chặn nước vừa điều chỉnh dòng chảy theo từng giai đoạn vận hành.

Van cửa phai kín 3 mặt

Loại van này có hệ thống gioăng làm kín ở ba cạnh, thường được lắp đặt tại kênh dẫn, mương thoát nước hoặc cửa xả nơi mực nước không vượt quá đỉnh cánh van. Trong một số trường hợp, khi mực nước dâng cao, nước vẫn có thể tràn qua phía trên cánh van mà không ảnh hưởng đến cấu trúc tổng thể. Đây là giải pháp phù hợp cho các hệ thống cần kiểm soát dòng nước theo một chiều nhất định.

Van cửa phai kín 4 mặt

Van cửa phai kín bốn mặt được thiết kế với gioăng làm kín toàn bộ chu vi cánh van, giúp ngăn nước hoàn toàn kể cả khi mực nước cao hơn đỉnh van. Thiết bị này thường được sử dụng tại hố ga, trạm bơm vận hành hệ thống xử lý nước thải, bể chứa, giếng tách hoặc cửa xả, nơi yêu cầu khả năng chặn nước tuyệt đối để đảm bảo an toàn cho hệ thống.

Van cửa phai kiểu tràn (điều tiết mực nước)

Đây là loại van được dùng để điều chỉnh cao độ mực nước bằng cách nâng hoặc hạ tấm trượt. Khi vận hành, nước sẽ chảy qua phần đỉnh của tấm chắn, từ đó cho phép kiểm soát lưu lượng theo mong muốn. Van kiểu tràn thường được lắp đặt trong các công trình thủy lợi hoặc hệ thống điều tiết nước nhằm duy trì mực nước ổn định.

Việc lựa chọn đúng loại van cửa phai sẽ giúp tăng hiệu quả kiểm soát dòng chảy, đảm bảo an toàn công trình và kéo dài tuổi thọ thiết bị.

Ưu điểm nổi bật khi sử dụng van cửa phai penstock

Van cửa phai được sử dụng phổ biến nhờ nhiều ưu điểm vượt trội:

• Độ kín cao, hạn chế rò rỉ nước
• Khả năng chịu áp lực và môi trường khắc nghiệt tốt
• Tuổi thọ lâu dài, ít hư hỏng
• Dễ vận hành và bảo trì
• Có thể thiết kế theo kích thước yêu cầu

Ngoài ra, van penstock hiện đại còn có thể tích hợp motor tự động, giúp vận hành từ xa và nâng cao hiệu quả quản lý.

Tiêu chí lựa chọn van cửa phai phù hợp

Để đảm bảo hiệu quả sử dụng lâu dài, cần lựa chọn van cửa phai dựa trên các yếu tố:

• Kích thước cửa cống hoặc kênh dẫn
• Áp lực và lưu lượng nước
• Môi trường sử dụng (nước sạch, nước thải, hóa chất)
• Vật liệu phù hợp để chống ăn mòn
• Phương thức vận hành phù hợp

Việc lựa chọn đúng loại van không chỉ giúp tăng hiệu quả vận hành mà còn giảm chi phí bảo trì trong tương lai.

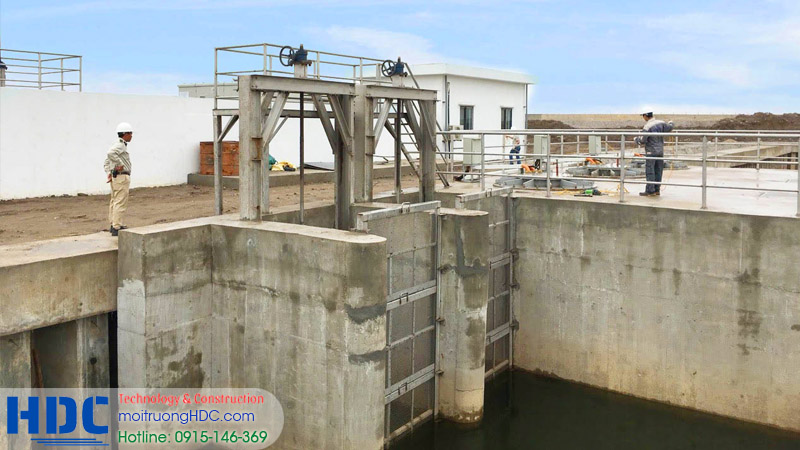

Đơn vị chế tạo – cung cấp van cửa phai tại miền Bắc

Bạn đang tìm kiếm giải pháp kiểm soát dòng chảy hiệu quả cho các công trình thủy lợi, cấp thoát nước hay xử lý nước thải? Công ty môi trường tại Hà Nội HDC tự hào là đơn vị chế tạo và cung cấp van cửa phai hàng đầu tại miền Bắc, mang đến các sản phẩm chất lượng cao, đáp ứng mọi yêu cầu kỹ thuật.

Với nhiều năm kinh nghiệm trong ngành cơ khí thủy công và thi công cơ khí trạm xử lý nước thải, HDC sở hữu đội ngũ kỹ sư lành nghề và quy trình sản xuất hiện đại, đảm bảo từng van cửa phai xuất xưởng đều đạt tiêu chuẩn chất lượng quốc tế. Chúng tôi cung cấp đa dạng các loại van, từ van vận hành thủ công đến van điều khiển tự động bằng điện, phù hợp với mọi quy mô công trình.

Sản phẩm của HDC nổi bật với độ bền vượt trội, khả năng chống ăn mòn cao, vận hành ổn định và kín khít tuyệt đối, giúp ngăn chặn dòng chảy hiệu quả. Cam kết mang đến giải pháp tối ưu về chi phí và hiệu suất, chúng tôi luôn là đối tác tin cậy của các chủ đầu tư, nhà thầu trên toàn miền Bắc.

Lời kết

Van cửa phai (Penstock) là thiết bị quan trọng trong các hệ thống kiểm soát và điều tiết dòng nước. Với thiết kế chắc chắn, độ kín cao và khả năng vận hành linh hoạt, thiết bị này được ứng dụng rộng rãi trong thủy lợi, xử lý nước thải và công nghiệp. Việc lựa chọn van cửa phai chất lượng, đúng thông số kỹ thuật sẽ giúp đảm bảo an toàn, tăng hiệu quả vận hành và kéo dài tuổi thọ công trình.

Lựa chọn loại van phụ thuộc vào nhiều yếu tố, loại hình cũng như đặc tính nước… Nếu quý khách có nhu cầu, vui lòng liên hệ ngay HDC để nhận tư vấn miễn phí và báo giá tốt nhất!
